Bộ Điều Khiển Datakom D300 - Chính Hãng Giá Tốt
Bộ Điều Khiển D300 - Datakom
⭐⭐⭐⭐⭐
| MODEL | D300 (DATAKOM) |
| Nguồn cấp | 8 - 36 VDC |
| Ngõ vào (input) | 8 |
| Ngõ ra (output) | 4 (01-02 = 5A, 03-04 = 0.5A) |
| Pickup | +/- 0.5V - 70V |
| Sai số | +/- 1% |
| Nhiệt độ hoạt động | -40 ˚C đến +70 ˚C |
| Bảo về | IP65 |
| Xuất xứ | Thổ Nhĩ Kỳ |
MÔ TẢ BỘ ĐIỀU KHIỂN D300 - DATAKOM
Bộ điều khiển D300 có 2 chế độ hoạt động
- Chạy đơn: Vận hành tự động qua tín hiệu khô input
- Chạy kết hợp giám sát chúc năng nguồn điện chính, Tự động chuyển trạng thái hoạt động giữa 2 nguồn điện chính và dự phòng, ưu tiên ở chế độ nguồn chính
Đây là phiển bản D300-MKII cao nhất thuận tiện cho việc vận hành và dễ dàn cài đặt các chức năng, cấu hình dễ sử dụng
.jpg)
THÔNG SỐ KỸ THUẬT BỘ ĐIỀU D300 - DATAKOM
- Nguồn hoạt động
| NGUỒN CẤP | |
| Phạm vi điện áp hoạt động | 8 - 36 VDC |
| Tiêu thụ điện |
140mA/24 vdc 255mA/12 vdc |
| Bảo vệ | Dòng tối đa 3A |
| Bảo vệ tính hiệu E-Stop | Dòng tối đa 12A |
| Công suất | Tối đa 3.5W |
- Điều kiện hoạt động.
| ĐIỀU KIỆN HOAT ĐỘNG | |
| Nhiệt độ làm việc |
20 ˚C to +70 ˚C |
| Cấp bảo vệ |
IP65 |
| Độ ẩm | 95% |
| Ngăn mạch | Tối đa 500m/s2 |
| Rung động | Tối đa 3.5W 25 - 50hz |
- Đo lường điện áp
| ĐO LƯỜNG ĐIỆN ÁP | |
| Đầu vào đo lường |
Điện áp máy phát 3 pha Điện áp nguồn chính 3 pha |
| Dãy điện áp đo lường | 277 - 480 VAC |
| Điện áp đo lường tối đa | 340 VAC (Pha - N) |
| Sai số | +/- 1% |
| Dãy tần số | 40 70hz (+/-1%) |
- Đo lường dòng điện
| ĐO LƯỜNG DÒNG ĐIỆN | |
| Đầu vào đo lường | 3 pha 4 dây, 1 pha 2 dây |
| Phạm vi dòng điện | 5A |
| Đo lường tối đa | 10A |
| Pickup Sai số | +/- 2% |
| Kiểu đo lường | RMS thực |
| Trở kháng đầu vào | <1 ohm |
- Đầu vào tín hiệu số
| ĐẦU VÀO TÍN HIỆU SỐ | |
| Tổng số ngõ vào | 8 |
| Trạng thái đóng/mở |
0-2 VDC trạng thái đóng 6-36 VDC trạng thái ngắt |
- Đầu ra tín hiệu số
| ĐẦU RA TÍN HIỆU SỐ | |
| Dòng ra thấp |
6 ngõ, dòng chịu tải 0.5A Tín hiệu ngõ ra (Dương ắc quy) |
| Dòng ra cao |
5A 2 ngõ, dòng chịu tải 5A Tín hiệu ngõ ra (Dương ắc quy) |
- Tín hiệu vào analog
| TÍN HIỆU VÀO ANALOG | |
| Số ngõ | 3 ngõ |
| Mức đo tối thiểu | Điện trở 1 ohm |
| Dãy đo | 0-2500 ohm |
| Sai số | +/- 2% |
- Kết nối truyền thông
| KẾT NỐI TRUYỀN THÔNG | |
| Kiểu kết nối | USB |
| CAN 1 |
Tốc độ 250kbp/s Khoản cách: 200m Trở kháng: 120 ohn |
- Cảm biến tốc độ
| CẢM BIẾN TỐC ĐỘ | |
| Điện áp nhận | 4-50VAC |
| Dãy tần số | 4-10kz |
| Dãy đo Sai số | 0-2500 ohm +/-2% |
- Tín hiệu nạp ắc quy
| TÍN HIỆU NẠP ẮC QUY | |
| Tối đa | 250mA/35 VDC |
| Ngưỡng báo lỗi sạc | Điều chỉnh được |

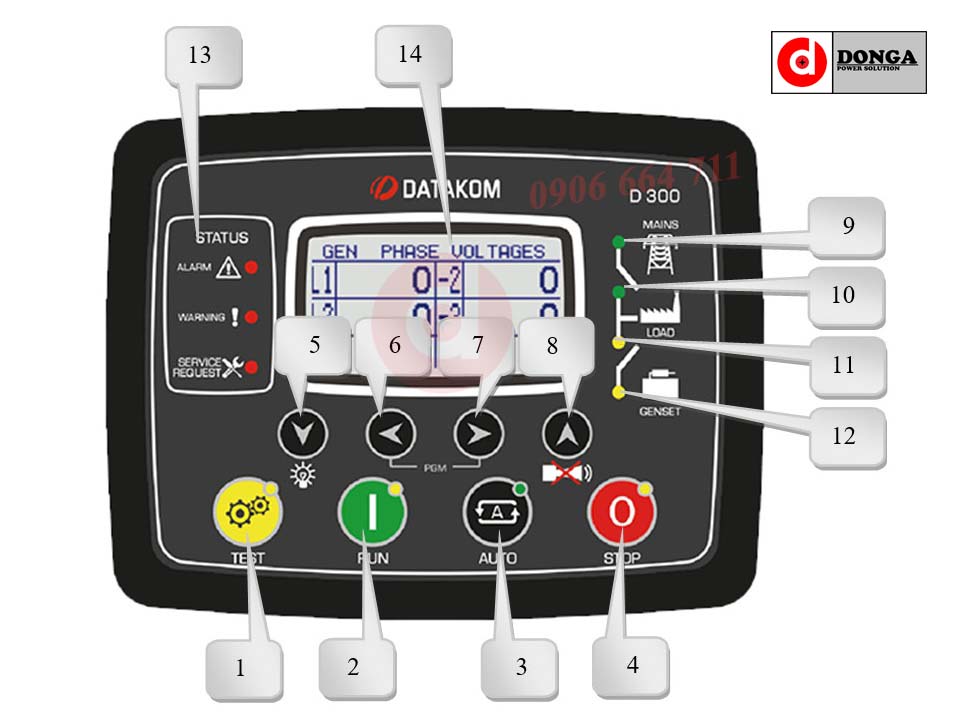

HƯỚNG DẪN VẬN HÀNH D300 - DATAKOM
.jpg)
1. Chọn chạy chế độ kiểm tra. Bộ điều khiển sẽ kích hoạt khởi động và đóng tải
2. Chọn khởi động bằng tay. Bộ điều khiển sẽ kích hoạt khởi động không tải
3. Chọn chế độ chạy tự động. Bộ điều khiển sẽ kích hoạt (Tín hiệu khô được kích hoạt hoặc giám sát lưới báo lỗi) và đóng tải.
4. Dùng để dừng máy khi chạy ở chế độ bằng tay, hoặc ngưng sử dụng chạy tự động, xoá lỗi
5. Chuyển trang thái đang theo dõi hệ thống, kiểm tra chức năng đèn.
7. Dùng để trở lại nhóm hiển thị trước đó
6. Dùng để trọn nhóm hiển thị tiếp theo
8. Chuyển trạng thái theo dõi hệ thống
9. Đèn chỉ báo điện chính đã sẵn sàn
10. Đèn chỉ báo điện chính đã đóng vào phụ tải
11. Đèn chỉ báo điện máy phát đã đóng vào phụ tải
12. Đèn chỉ báo điện máy phát đã sẵn sàn
13. Đèn xanh chỉ báo nguồn máy phát đã sẵn sàn (Nhấp nhái đỏ là nguồn máy phát điện lỗi)
14. Đèn xanh chỉ báo nguồn điện chính đã sẵn sàn (Nhấp nhái đỏ là nguồn điện chính điện lỗi)
15. Đèn chỉ báo trạng thái: Dừng máy, cảnh báo, đến hạn bảo trì bảo dưỡng
