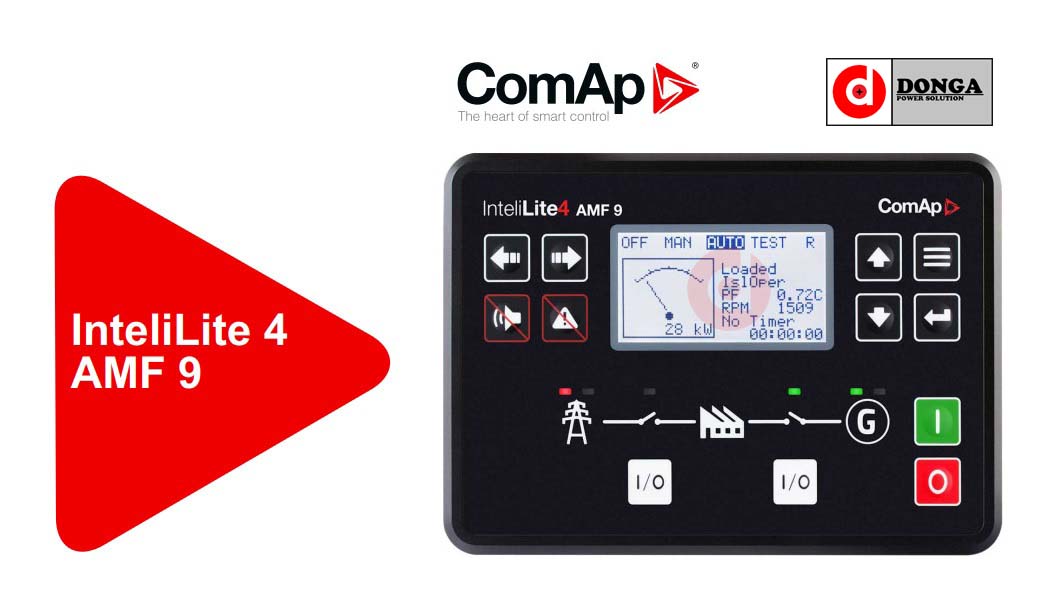

Bộ Điều Khiển InteliLite 4 AMF9 - ComAp Chính Hãng
Bộ Điều Khiển AMF 9 - ComAp
⭐⭐⭐⭐⭐
| MODEL | AMF 9 (ComAp) |
| Nguồn cấp | 8 - 36 VDC |
| Ngõ vào (input) | 8 |
| Ngõ ra (output) | 8 (B01-2 = 5A, B03-B08 = 0.5A) |
| Pickup | +/- 0.5V - 70V |
| Sai số | +/- 1% |
| Nhiệt độ hoạt động | -40 ˚C đến +70 ˚C |
| Bảo về | IP65 |
| Xuất xứ | Cộng hoà Séc |
MÔ TẢ BỘ ĐIỀU KHIỂN ComAp AMF9 (InteliLite 4 AMF9)
Bộ điều khiển AMF 9 có 2 chế độ hoạt động
- Chạy đơn: Vận hành tự động qua tín hiệu khô input
- Chạy kết hợp giám sát chúc năng nguồn điện chính, Tự động chuyển trạng thái hoạt động giữa 2 nguồn điện chính và dự phòng, ưu tiên ở chế độ nguồn chính
Đây là phiển bản InteliLite 4 AMF9 cao nhất thuận tiện cho việc vận hành và dễ dàn cài đặt các chức năng, cấu hình dễ sử dụng
THÔNG SỐ KỸ THUẬT BỘ ĐIỀU COMAP InteliLite 4 AMF9
- Nguồn hoạt động
| NGUỒN CẤP | |
| Phạm vi điện áp hoạt động | 8 - 36 VDC |
| Tiêu thụ điện |
140mA/24 vdc 255mA/12 vdc |
| Bảo vệ | Dòng tối đa 3A |
| Bảo vệ tính hiệu E-Stop | Dòng tối đa 12A |
| Công suất | Tối đa 3.5W |
- Điều kiện hoạt động.
| ĐIỀU KIỆN HOAT ĐỘNG | |
| Nhiệt độ làm việc |
20 ˚C to +70 ˚C |
| Cấp bảo vệ |
IP65 |
| Độ ẩm | 95% |
| Ngăn mạch | Tối đa 500m/s2 |
| Rung động | Tối đa 3.5W 25 - 50hz |
- Đo lường điện áp
| ĐO LƯỜNG ĐIỆN ÁP | |
| Đầu vào đo lường |
Điện áp máy phát 3 pha Điện áp nguồn chính 3 pha |
| Dãy điện áp đo lường | 277 - 480 VAC |
| Điện áp đo lường tối đa | 340 VAC (Pha - N) |
| Sai số | +/- 1% |
| Dãy tần số | 40 70hz (+/-1%) |
- Đo lường dòng điện
| ĐO LƯỜNG DÒNG ĐIỆN | |
| Đầu vào đo lường | 3 pha 4 dây, 1 pha 2 dây |
| Phạm vi dòng điện | 5A |
| Đo lường tối đa | 10A |
| Pickup Sai số | +/- 2% |
| Kiểu đo lường | RMS thực |
| Trở kháng đầu vào | <1 ohm |
- Đầu vào tín hiệu số
| ĐẦU VÀO TÍN HIỆU SỐ | |
| Tổng số ngõ vào | 8 |
| Trạng thái đóng/mở |
0-2 VDC trạng thái đóng 6-36 VDC trạng thái ngắt |
- Đầu ra tín hiệu số
| ĐẦU RA TÍN HIỆU SỐ | |
| Dòng ra thấp |
6 ngõ, dòng chịu tải 0.5A Tín hiệu ngõ ra (Dương ắc quy) |
| Dòng ra cao |
5A 2 ngõ, dòng chịu tải 5A Tín hiệu ngõ ra (Dương ắc quy) |
- Tín hiệu vào analog
| TÍN HIỆU VÀO ANALOG | |
| Số ngõ | dây 6 ngõ |
| Mức đo tối thiểu | Điện trở 1 ohm |
| Dãy đo | 0-2500 ohm |
| Sai số | +/- 2% |
- Kết nối truyền thông
| KẾT NỐI TRUYỀN THÔNG | |
| Kiểu kết nối | USB |
- Cảm biến tốc độ
| CẢM BIẾN TỐC ĐỘ | |
| Điện áp nhận | 4-50VAC |
| Dãy tần số | 4-10kz |
| Dãy đo Sai số | 0-2500 ohm +/-2% |
- Tín hiệu nạp ắc quy
| TÍN HIỆU NẠP ẮC QUY | |
| Tối đa | 250mA/35 VDC |
| Ngưỡng báo lỗi sạc | Điều chỉnh được |

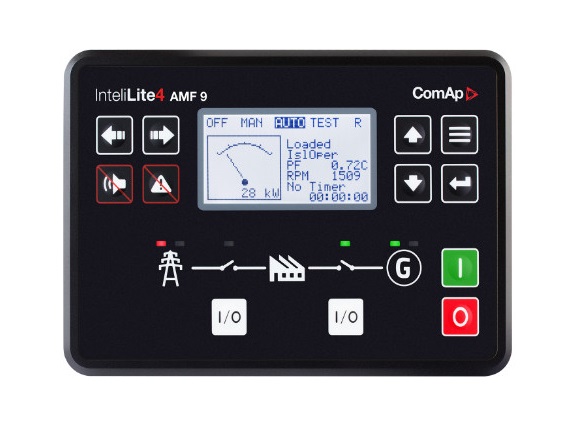

HƯỚNG DẪN VẬN HÀNH COMAP InteliLite 4 AMF9
.jpg)
1. Sử dụng nút này để chuyển sang trái hoặc thay đổi chế độ (Thay đổi chế độ chỉ thực hiện được khi màn hình hiển thị ở màn hình chính : OFF - MAN - AUTO - TEST
2. Sử dụng nút này để chuyển sang phải hoặc thay đổi chế độ (Thay đổi chế độ chỉ thực hiện được khi màn hình hiển thị ở màn hình chính : OFF - MAN - AUTO - TEST
3. Ngắt còi báo động
4. Xoá lỗi bộ điều khiển
5. Dùng để di chuyển lên xem giá trị hoặc thay đổi thông số trong cài đặt
7. Dùng để di chuyển xuống xem giá trị hoặc thay đổi thông số trong cài đặt
6. Dùng phím này để chuyển qua các trang hiển thị
8. Dùng phím này để hoàn tất cài đặt
9. Phím này dùng để khởi động bằng tay kết hợp trạng thái: MAN
10. Dùng để dừng máy kết hợp trạng thái: MAN
11. Dùng để đóng/ngắt nguồn máy phát vào phụ tải kết hợp trạng thái: MAN
12. Dùng để đóng/ngắt nguồn điện chính vào phụ tải kết hợp trạng thái: MAN
13. Đèn xanh chỉ báo nguồn máy phát đã sẵn sàn (Nhấp nhái đỏ là nguồn máy phát điện lỗi)
14. Đèn xanh chỉ báo nguồn điện chính đã sẵn sàn (Nhấp nhái đỏ là nguồn điện chính điện lỗi)
15. Màn hình hiển thị
16. Đèn chỉ báo đã đóng nguồn máy phát vào phụ tải
17. Đèn chỉ báo đã đóng nguồn vào phụ tải
18. Đèn chỉ báo đã đóng nguồn điện chính vào phụ tải
