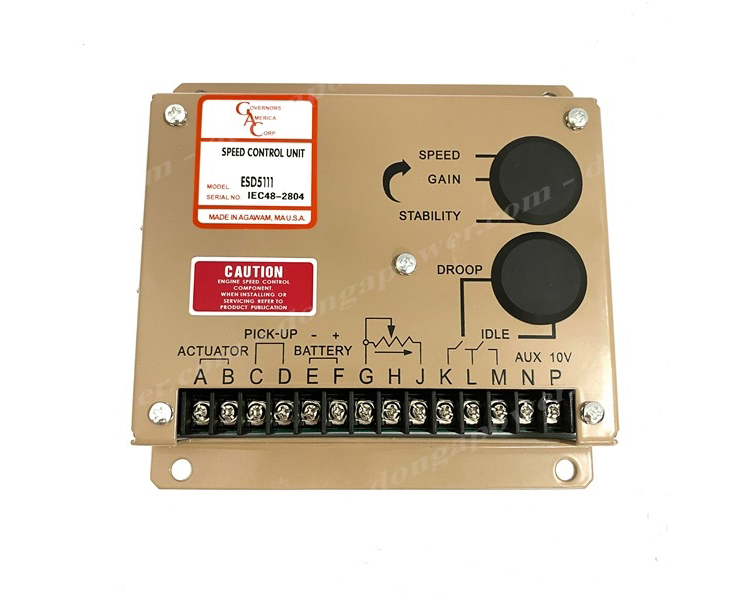

Bộ Điều Tốc ESD5111 – GAC

Model: ESD5111

Thương hiệu: GAC

Xuất xứ: Chính Hãng

Bảo hành 12 tháng

Thông tin
Tổng quan

⭐⭐⭐⭐⭐

MODEL	ESD5111
Động cơ	Cummins, Doosan
Điện áp vào (Input)	12/24 VDC
Điện áp ra (Output)	8/24 VDC
Sai số	+/-1%
Đáp ứng điện thế	20 ms
Bảo vệ tần số	85% - 125%
Nhiệt độ làm việc	-10 - 70 độ C
Xuất xứ	USA - China

GIỚI THIỆU

Bộ điều khiển tốc độ ESD5100 Series là một thiết bị điện tử hoàn toàn được thiết kế để điều khiển tốc độ động cơ với phản ứng nhanh và chính xác với những thay đổi tải tạm thời. Bộ điều khiển vòng kín này, khi được kết nối với actuator và được cung cấp tín hiệu cảm biến tốc độ từ, sẽ điều khiển nhiều loại động cơ ở chế độ đồng bộ hoặc chế độ tua chậm. Nó được thiết kế để có độ tin cậy cao và được đúc cứng để chịu được môi trường động cơ.

ESD5131 là một sản phẩm nâng cấp của bộ điều khiển tốc độ GAC ESD5111 tiêu chuẩn. Tất cả các thông số kỹ thuật, quy trình lắp đặt và điều chỉnh, ngoại trừ những thông số được ghi chú đều giống hệt nhau. ESD5131 đi kèm với các công tắc DIP cho phép lựa chọn các tính năng Mạch dẫn và Khớp nối mềm. ESD5111 đi kèm với mạch dẫn đã được kích hoạt thông qua một jumper trên các trụ E7 và E6.e

MODEL	MÔ TẢ
ESD5111	Bộ tiêu chuẩn
ESD5111T	Bù nhiệt độ
ESD5119	Cho Cummins EFC actuator ngược
ESD5160	Ứng dụng cho Cummins EFC bơm chữa cháy

MÔ TẢ KỸ THUẬT

HOẠT ĐỒNG	ESD5111
Đáp ứng hoạt động	± 0,25% hoặc tốt hơn
Phạm vi tốc độ / Điều đốc	1 - 7,5 kHz Liên tục
Tốc độ trôi dạt theo nhiệt độ	±1 % MAX
Nguồn cấp	12/24 VDC
Nhiệt độ môi trường làm việc	-40° đến 85 °C [-40° đến 180 °F]
Bảo vệ tần số	85% - 125%
Nhiệt độ làm việc	-10 - 70 độ C
Xuất xứ	USA - China

LẮP ĐẶT VÀ ĐẤU DÂY

hướng dẫn lắp đặt bộ điều khiển ESD5500E

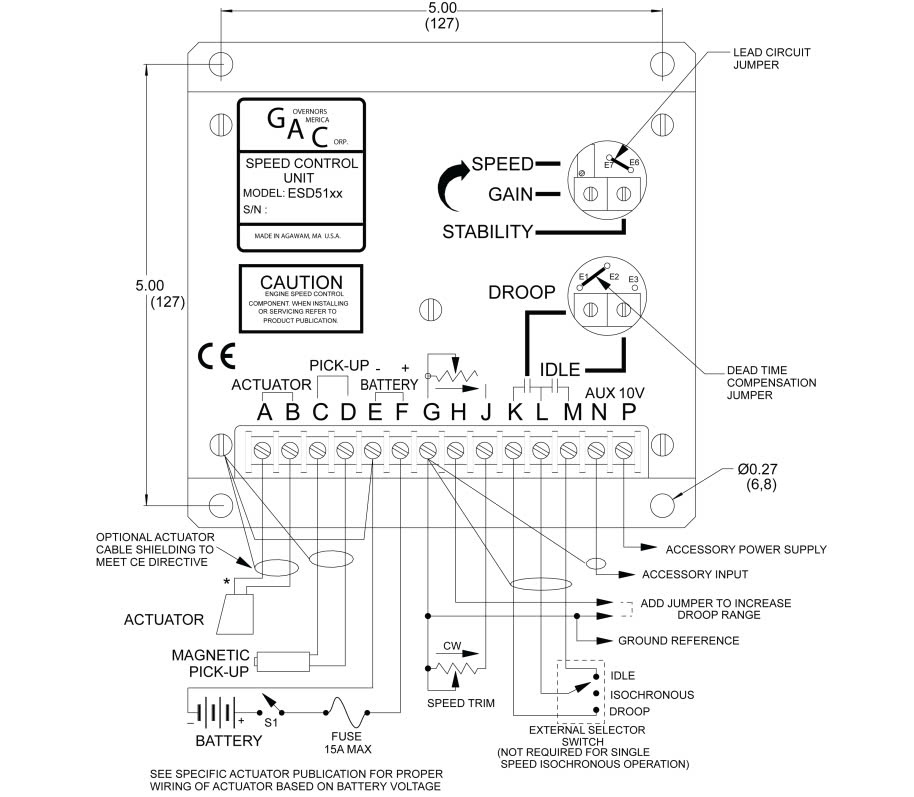

- ĐẤU DÂY

MÔ TẢ ĐẤU DÂY BỘ ESD5111

ĐIỂM ĐẤU	CHỨC NĂNG
A&B	Kết nối Actuator
C&D	Cảm biến tốc độ
E&F	Nguồn cấp mạch điều tốc
G	Dây tín hiệu chung
M	Chạy tua thấp
J	Chỉnh tốc độ ngoài
K&L	Cưởng bức giao động tốc độ
N	Điều tốc ngoài (Hòa đồng bộ)

ĐIỀU CHỈNH ỔN ĐỊNH CỦA ĐỘNG CƠ

THAM SỐ	MÔ TẢ
GAIN	1. Xoay nút điều chỉnh GAIN theo chiều kim đồng hồ cho đến khi mất ổn định. 2. Dần dần di chuyển bộ điều chỉnh ngược chiều kim đồng hồ cho đến khi ổn định trở lại. 3. Di chuyển bộ điều chỉnh thêm một phần ngược chiều kim đồng hồ để đảm bảo hiệu suất ổn định 4. Nếu tình trạng mất ổn định vẫn tiếp diễn, hãy điều chỉnh thông số tiếp theo.
STABILITY	Thực hiện theo quy trình điều chỉnh tương tự, các bước 1 - 3, như thông số GAIN.
