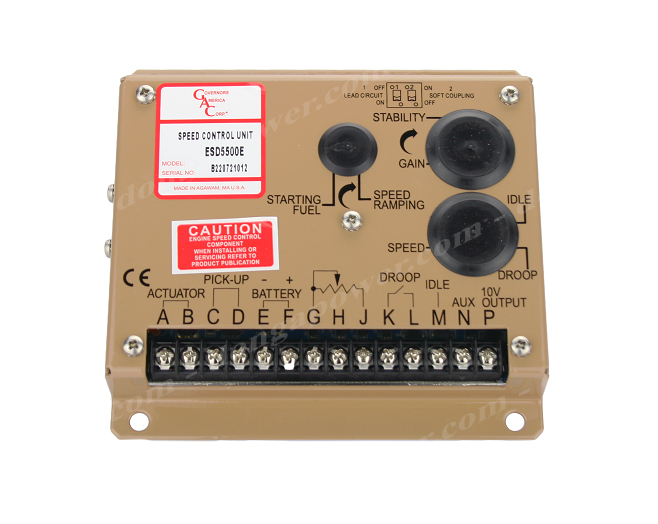

Bộ Điều Tốc ESD5500E – GAC

Model: ESD5500E

Thương hiệu: GAC

Xuất xứ: Chính Hãng

Bảo hành 12 tháng

Thông tin
Tổng quan

⭐⭐⭐⭐⭐

MODEL	ESD5500E
Động cơ	Cummins, Doosan
Điện áp vào (Input)	12/24 VDC
Điện áp ra (Output)	8/24 VDC
Sai số	+/-1%
Đáp ứng điện thế	20 ms
Bảo vệ tần số	85% - 125%
Nhiệt độ làm việc	-10 - 70 độ C
Xuất xứ	USA - China

GIỚI THIỆU

Bộ điều khiển tốc độ dòng ESD5500E là thiết bị hoàn toàn điện tử được thiết kế để điều khiển tốc độ động cơ một cách nhanh chóng và chính xác để đáp ứng với những thay đổi tải tạm thời.

ESD5500E điều khiển nhiều loại động cơ khác nhau ở chế độ tốc độ cao hoặc chế độ giảm tốc khi được kết nối với bộ actuator và cảm biến tốc độ từ. Dòng ESD5500E được chế tạo chắc chắn được thiết kế để chịu được nhiều loại động cơ khác nhau. Có sẵn các biến thể Light-Force

MODEL	MÔ TẢ
ESD5500E Multi-V DC	Bộ tiêu chuẩn
ESD5520E	Nâng cao Droop
ESD5522E	Nâng cao Droop cho Cummins EFC
ESD5526E	Phù hợp cho T1/T2 ATBs

MÔ TẢ KỸ THUẬT

HOẠT ĐỒNG	ESD5500E
Đáp ứng hoạt động	± 0,25% hoặc tốt hơn
Phạm vi tốc độ / Điều đốc	1 - 7,5 kHz Liên tục
Tốc độ trôi dạt theo nhiệt độ	±1 % MAX
Nguồn cấp	12/24 VDC
Nhiệt độ môi trường làm việc	-40° đến 85 °C [-40° đến 180 °F]
Bảo vệ tần số	85% - 125%
Nhiệt độ làm việc	-10 - 70 độ C
Xuất xứ	USA - China

LẮP ĐẶT VÀ ĐẤU DÂY

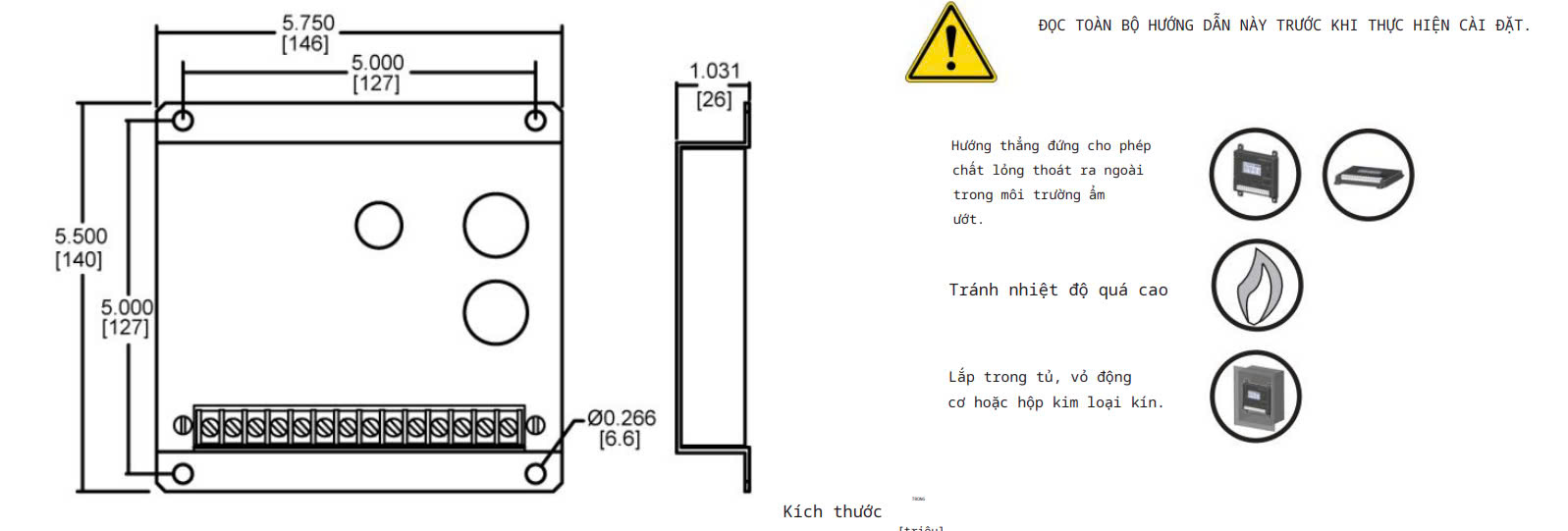

hướng dẫn lắp đặt bộ điều khiển ESD5500E

- ĐẤU DÂY

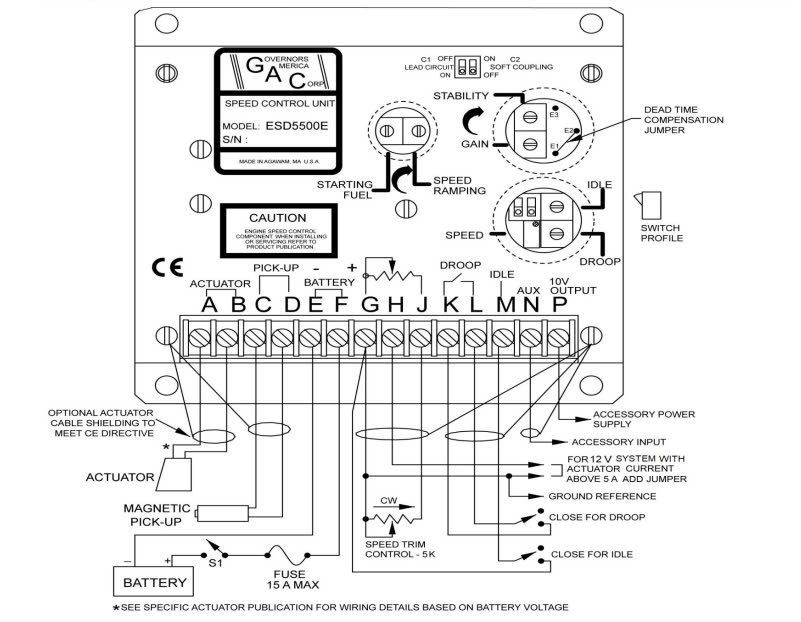

MÔ TẢ ĐẤU DÂY BỘ ESD5500E

ĐIỂM ĐẤU	CHỨC NĂNG
A&B	Kết nối Actuator
C&D	Cảm biến tốc độ
E&F	Nguồn cấp mạch điều tốc
G	Dâu tín hiệu chung
M	Chạy tua thấp
J	Chỉnh tốc độ ngoài
K&L	Cưởng bức giao động tốc độ
N	Điều tốc ngoài (Hòa đồng bộ)

ĐIỀU CHỈNH SỰ ỔN ĐỊNH CỦA ĐỘNG CƠ

THAM SỐ	MÔ TẢ
GAIN	1. Xoay nút điều chỉnh GAIN theo chiều kim đồng hồ cho đến khi mất ổn định. 2. Dần dần di chuyển bộ điều chỉnh ngược chiều kim đồng hồ cho đến khi ổn định trở lại. 3. Di chuyển bộ điều chỉnh thêm một phần ngược chiều kim đồng hồ để đảm bảo hiệu suất ổn định 4. Nếu tình trạng mất ổn định vẫn tiếp diễn, hãy điều chỉnh thông số tiếp theo.
STABILITY	Thực hiện theo quy trình điều chỉnh tương tự, các bước 1 - 3, như thông số GAIN.
